Пятиосевой обрабатывающий центр
VMC1165
VMC1165

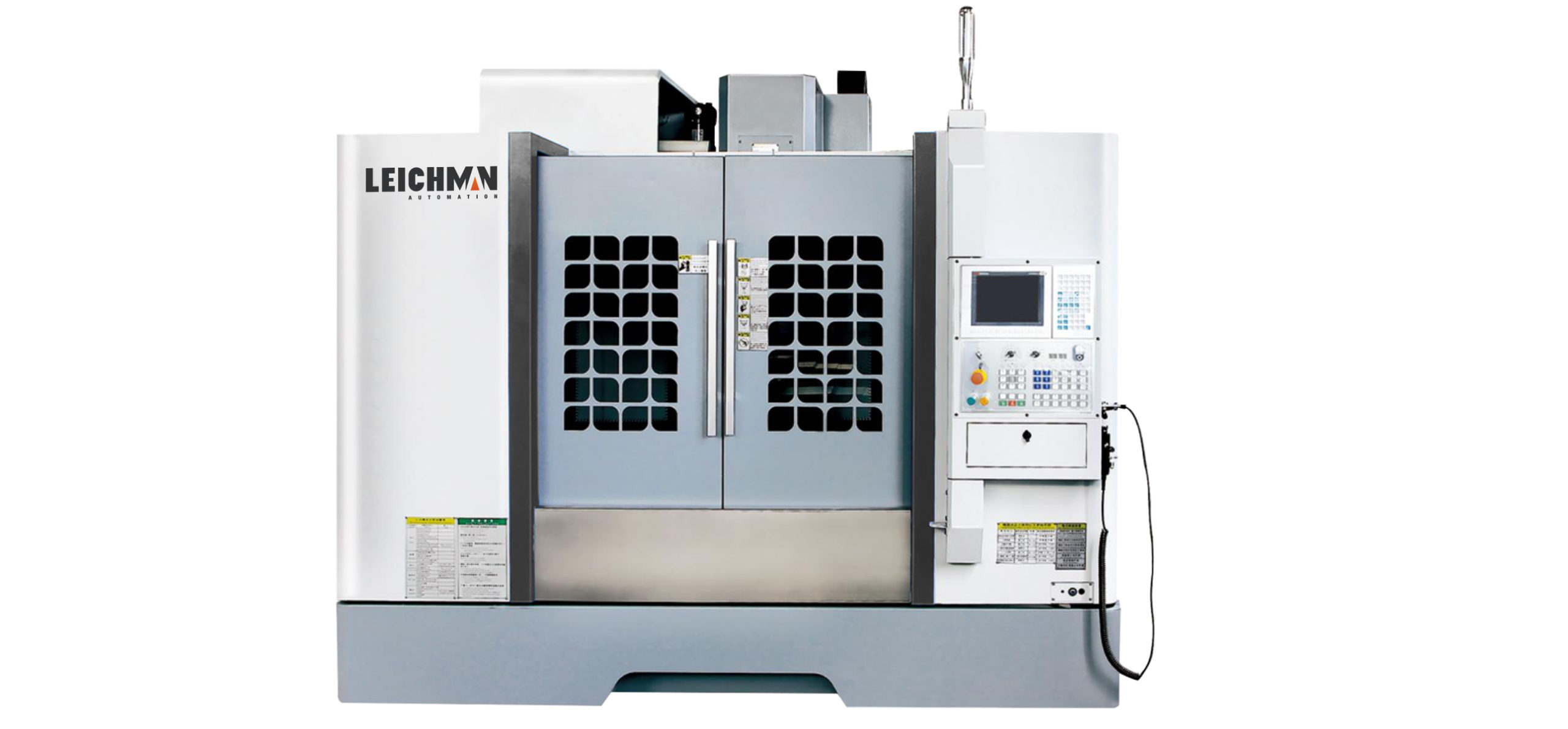

Вертикальный обрабатывающий центр VMC1165


Вертикальный обрабатывающий центр (Vertical Machining Center, VMC) – это тип станка с числовым программным управлением (ЧПУ), который используется для обработки металлических и других материаловных заготовок путем удаления материала. Главное отличие вертикального центра от горизонтального заключается в ориентации оси шпинделя: в вертикальном центре ось шпинделя расположена вертикально относительно стола станка.

Вертикальный обрабатывающий центр, основные характеристики:

  1. Вертикальная ориентация шпинделя: Вертикальная ориентация шпинделя позволяет обрабатывать заготовки, установленные на столе станка, с верхней стороны. Это делает вертикальные центры идеальными для выполнения операций сверления, нарезки резьбы, фрезерования и других операций, требующих доступа к верхней поверхности заготовки.

  2. Легкость загрузки и выгрузки: Поскольку заготовка находится на столе станка, ее легко загружать и выгружать, что облегчает обработку серийных деталей.

  3. Высокая жесткость конструкции: Вертикальные обрабатывающие центры обычно имеют жесткую конструкцию, что позволяет обрабатывать тяжелые и крупные заготовки с высокой точностью и повторяемостью.

  4. Многоосевое управление: Вертикальные центры обычно обладают многоосевым управлением, что позволяет выполнять сложные операции обработки в трех измерениях с высокой точностью.

  5. Разнообразие применений: Они могут использоваться для производства различных деталей и компонентов в различных отраслях, таких как автомобильная промышленность, аэрокосмическая промышленность, машиностроение, медицинская промышленность и другие.

  6. Удобство обслуживания: Вертикальные обрабатывающие центры часто обладают легким доступом к рабочей зоне, что облегчает обслуживание и техническое обслуживание оборудования.

Вертикальные обрабатывающие центры являются важным элементом в современном производстве, обеспечивая высокую производительность, точность и гибкость в обработке различных материалов и деталей.

Вертикальный обрабатывающий центр VMC1165 представляет собой высокоточное оборудование для производства, которое обеспечивает точную и эффективную обработку различных материалов, таких как металлы, пластик и композиты.

Современный дизайн обеспечивает высокую производительность и точность обработки, что делает этот центр идеальным выбором для промышленных предприятий и производственных линий.

Этот обрабатывающий центр имеет широкий спектр функциональных возможностей, включая фрезерование, сверление, нарезание резьбы и другие виды обработки, что позволяет выполнять разнообразные операции с высокой степенью точности.

Надежное и прочное оборудование, которое способно справляться с различными видами производственных задач, обеспечивая качественный результат и увеличивая производительность.

Этот вертикальный обрабатывающий центр представляет собой отличное решение для предприятий, стремящихся к эффективной и точной обработке материалов.

Что бы получить консультацию, а также заказать центр, пожалуйста, свяжитесь с нашим менеджером.

Тип аппарата Единица VMC1165 VMC1270L VMC1370
Рабочий стол
Рабочий стол(длина×ширина) mm 1200*600 1300*700 1300*700
Максимальная нагрузка стола kg 1000 1200 1200
Т-образный (количество пазов×ширина паза×шаг) mm 5-18-100 5-18-122 5-18-152
Трехосный маршрут
Перемещение по осям X/Y/Z mm 1100*650*650 1200*700*600 1300*700*700
Расстояние от торца шпинделя до поверхности стола mm 120-770 120-820 150-800
Расстояние от центра шпинделя до поверхности направляющей стойки mm 635 785 785
Система подачи
Система ЧПУ   KND2000 KND2000 KND2000
Быстрое смещение осей X/Y/Z m/min 18/18/15 24/24/12 10/10/12
Максимальная скорость подачи при резке mm/min 1-10000 1-5000 1-5000
Автоматическая система смены инструмента (без фрезерования с ЧПУ)
Стандартное количество инструментов   24 24 24
Инструмент макс. диаметр/длина mm 78/300 78/300 78/300
Режим замены инструмента   пневматический пневматический пневматический
Среднее время замены инструмента sec 7s Бамбуковая шляпа/2.5s диск 7s Бамбуковая шляпа/2.5s диск 7s Бамбуковая шляпа/2.5s диск
Точность
Точность позиционирования mm 0.01 0.008 0.008
Точность повторного позиционирования mm 0.006 0.006 0.006
Шпиндельная система
Скорость вращения шпинделя r.p.m 8000 8000 8000
Характеристики шпинделя (режим/диаметр установки)   BT40/150 BT40/BT50 BT40/BT50
Режим привода шпинделя   ремень безопасности ремень безопасности ремень безопасности
Мощность двигателя шпинделя kw 11 11/15 15/18.5
Давление воздуха
Требования к сжатию воздуха kg/cm2 ≥6 ≥6 ≥6
Исправление давления воздуха m3/min ≥0.3 ≥0.3 ≥0.3
Технические характеристики машины
Интегрированный вес kg 7800 9500 10000
Габаритные размеры(длина×ширина×высота) mm 3680*2500*2700 3680*2500*2960



3870*3165*2920



VMC640

VMC640

Характеристика



Центральный вертикальный обрабатывающий центр, в основном используемый для обработки деталей и пресс-форм среднего размера.

Заготовка в приспособлении может находиться для завершения фрезерования, сверления, растачивания, развертывания и других процессов обработки.

Его можно использовать как одиночно, так и для нескольких операций резки деталей на производственной линии благодаря мощной, высокоскоростной механической и электрической интеграции позиционирования, автоматическому контролю стружки и функциям защиты.



Дисплей рабочего места

VMC640

Станок VMC может выполнять фрезерование, растачивание, сверление, нарезание резьбы и другие процессы.

VMC640
