Типы операций с ЧПУ

Обработка с ЧПУ — это общий термин, используемый в производстве и промышленности, но что такое ЧПУ? Что такое станок с ЧПУ?

Термин ЧПУ означает «компьютерное числовое управление», а обработка с ЧПУ определяется как субтрактивный производственный процесс, в котором используется компьютерное управление и станки для удаления слоев материала со стандартных деталей (называемых заготовками или заготовками) и производства деталей, изготовленных по индивидуальному заказу. Этот процесс подходит для широкого спектра материалов, включая металлы, пластмассы, дерево, стекло, пенопласт и композиты, и используется в различных отраслях промышленности, таких как крупная обработка с ЧПУ и обработка с ЧПУ деталей аэрокосмической отрасли. Обратите внимание, что существует разница между определением обработки на станке с ЧПУ и определением станка с ЧПУ: одно представляет собой процесс, а другое — машину. Станок с ЧПУ — это программируемый станок, способный выполнять операции обработки с ЧПУ автономно.

Виды механической обработки на станках с ЧПУ

Механическая обработка с ЧПУ — это производственный процесс, используемый в различных отраслях промышленности, включая автомобильную, аэрокосмическую, строительную и сельскохозяйственную, и позволяющий производить широкий спектр продукции, такой как автомобильные рамы, хирургическое оборудование, авиационные двигатели, шестерни, а также ручные и садовые инструменты. Этот процесс включает в себя несколько различных операций обработки, управляемых компьютером, включая механические, химические, электрические и термические процессы, которые удаляют необходимые материалы из заготовки для производства детали или продукта, разработанного по индивидуальному заказу. Хотя химические, электрические и термические процессы будут рассмотрены в последующих разделах, в этом разделе будут рассмотрены некоторые из наиболее распространенных операций механической обработки с ЧПУ, в том числе

Бурение

Фрезерование

Превращение

Сверление с ЧПУ

Сверление — это процесс, при котором многоточечное сверло проделывает цилиндрическое отверстие в заготовке. При сверлении с ЧПУ станок с ЧПУ обычно подает вращающееся сверло перпендикулярно плоскости поверхности заготовки, в результате чего образуются вертикально выровненные отверстия, диаметр которых равен диаметру сверла, используемого для операции сверления. Однако также возможно выполнять операции сверления под углом, используя специальные конфигурации станков и приспособления для заготовок. Эксплуатационные возможности процесса сверления включают в себя потайные отверстия, потайные отверстия, развертывание и нарезание резьбы.

Фрезерование с ЧПУ

Фрезерование — это процесс обработки, в котором используется вращающийся многоточечный режущий инструмент для удаления материала с заготовки. При фрезеровании с ЧПУ станок для обработки металла с ЧПУ  обычно подает заготовку на режущий инструмент в том же направлении, что и вращение режущего инструмента, тогда как при ручном фрезеровании станок подает заготовку в направлении, противоположном вращению режущего инструмента. Эксплуатационные возможности процесса фрезерования включают торцевое фрезерование (вырезание в заготовке неглубоких, плоских поверхностей и полостей с плоским дном) и периферийное фрезерование (вырезание в заготовке глубоких полостей (например, канавок и резьбы).

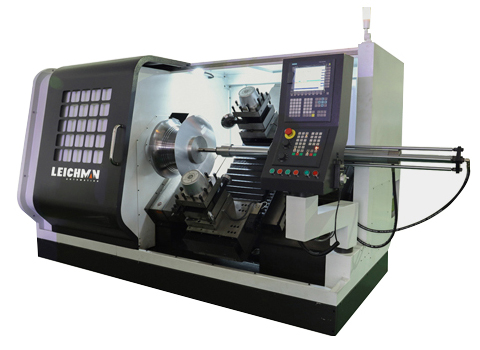

Токарная обработка с ЧПУ

Токарная обработка — это механический процесс, в котором используется одноточечный режущий инструмент для удаления материала с вращающейся заготовки. При токарной обработке с ЧПУ станок (обычно токарный станок с ЧПУ) подает режущий инструмент линейным движением вдоль поверхности вращающейся заготовки, удаляя материал по окружности до тех пор, пока не будет достигнут желаемый диаметр, в результате чего производятся цилиндрические детали с внутренними и внешние особенности, такие как пазы, конусы и резьба. Эксплуатационные возможности токарной обработки включают расточку, торцевание, нарезание канавок и резьбу.
