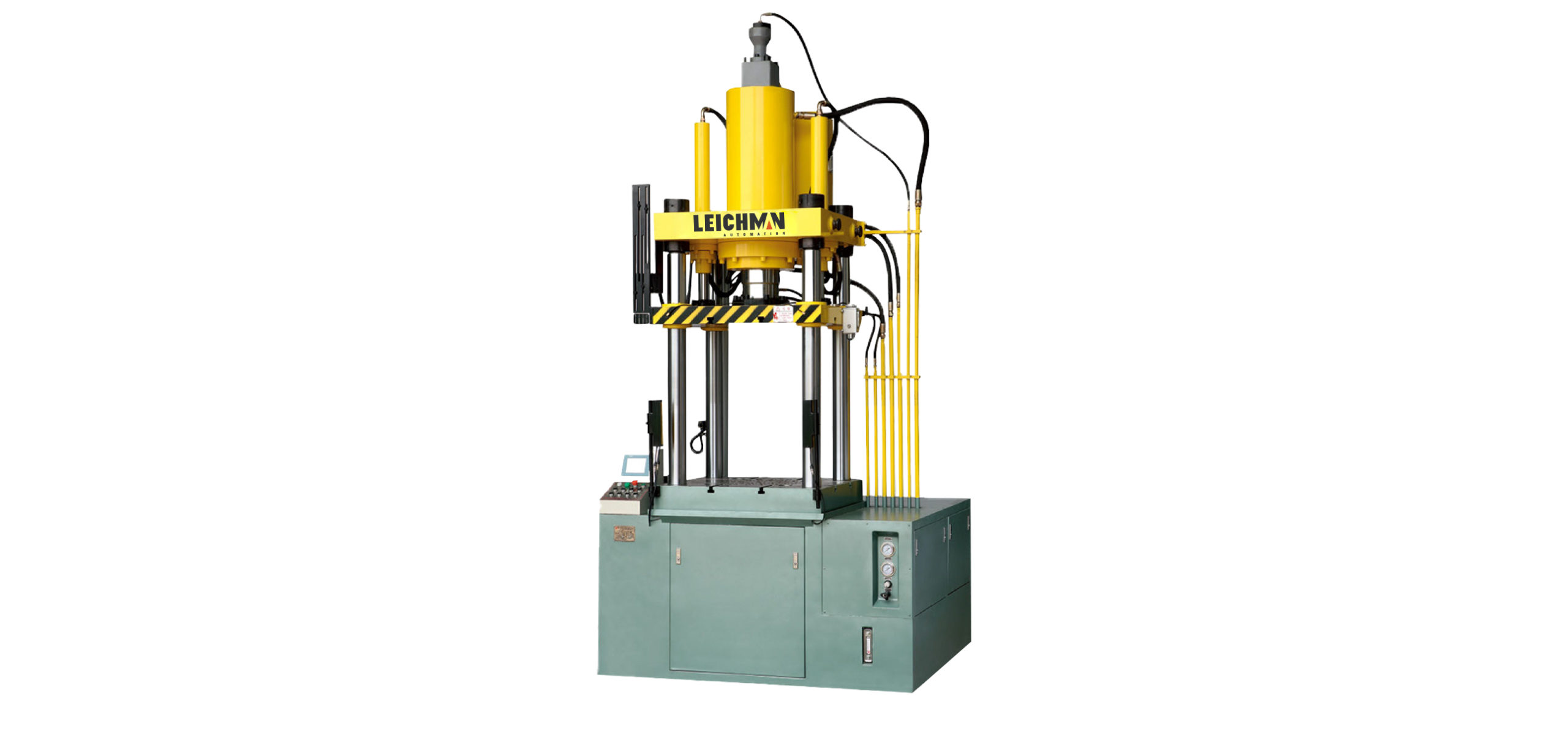

Гидравлический вытяжной станок серии Y28

Станок обладает высокой грузоподъемностью и надежной гидравлической системой, обеспечивающей плавное и точное выполнение операций. Мощный гидравлический пресс позволяет обрабатывать различные материалы и толщины листов металла.

Серия Y28 представляет собой высокотехнологичное оборудование, разработанное для профессионального использования в промышленных и производственных цехах. Он отличается высокой производительностью, надежностью и долгим сроком службы.

Наш станок – это надежное решение для выполнения разнообразных задач по обработке металла, что делает его идеальным выбором для предприятий, занимающихся металлообработкой.

Гидравлический вытяжной станок (или гидравлический тяговый станок) – это оборудование, используемое для вытягивания или растягивания материала с использованием гидравлической системы для создания силы. Этот тип станка может применяться в различных отраслях, включая металлообработку, производство труб, литье и другие области.

Основные характеристики гидравлического вытяжного станка:

Гидравлическая система:
- Оборудован гидравлическим цилиндром или цилиндрами, которые создают силу для вытягивания материала.
- Использует гидравлическое давление для создания необходимой силы и контроля процесса.
Типы операций:
- Вытягивание: Применяется для удлинения материала, что может быть полезно, например, в производстве металлических прутков, проволоки или труб.
- Растягивание: Может использоваться для изменения формы или размеров материала, создания профилей или труб различных диаметров.
Применение:
- Гидравлические вытяжные станки применяются в производстве различных изделий, таких как проволока, трубы, стержни и другие детали, где требуется изменение формы или размера материала.
Управление:
- Обычно оснащен системой управления, позволяющей регулировать давление и скорость вытягивания.
Преимущества:
- Высокая сила: Гидравлический привод обеспечивает достаточно высокую силу для обработки различных материалов.
- Гибкость: Может быть использован для обработки разнообразных материалов и выполнять различные операции в зависимости от нужд производства.

Гидравлические вытяжные станки часто применяются в технологических процессах, где необходимо изменение размеров или формы материала с использованием гидравлической системы для предоставления силы и контроля.

			Y28-100	Y28-120	Y28-150	Y28-200	Y28-250	Y28-300	Y28-350
Номинальная сила главного цилиндра		KN	650	800	1000	1500	1500	2000	2500
Номинальное рабочее давление гидравлической системы		Mpa	20	20	20	20	20	20	20
Возвратная номинальная сила		KN	30	35	45	55	55	80	100
Номинальное усилие держателя заготовки		KN	350	400	500	500	1000	1000	1000
Максимальное рабочее давление жидкости держателя заготовки		Mpa	20	20	20	20	25	25	25
Номинальная сила возвратного цилиндра		KN	10	10	10	10	10	20	20
Максимальный ход главного цилиндра		mm	400	450	550	600	600	700	700
Максимальный ход поршня держателя заготовки		mm	200	250	300	300	300	300	300
Максимальный ход возвратного цилиндра		mm	150	180	200	220	220	220	220
Расстояние от подвижной балки до рабочей поверхности	Максимум	mm	700	750	950	1000	1000	1100	1150
Расстояние от подвижной балки до рабочей поверхности	Минимум	mm	300	300	400	400	400	400	450
Скорость подъема подвижной балки	Нисходящий канал без нагрузки	mm/s	300	300	250	200	200	200	230
	под давлением	mm/s	15	15	20	20	20	16	12/30
	Обратный путь	mm/s	210	190	250	250	250	180	160
Скорость поршня держателя заготовки	Вверх	mm/s	85	85	85	80	65	65	65
Скорость поршня держателя заготовки	Вниз	mm/s	С подвижной балкой	С подвижной балкой	С подвижной балкой	С подвижной балкой	С подвижной балкой	С подвижной балкой	С подвижной балкой
Мощность двигателя		Kw	11	15	18.5	30	30	37	37
Эффективная площадь рабочего стола левый и правый столбцы*передний и задний края		mm	500X600	550X600	650X750	700X800	700X800	800X900	900X1000
Ссылка на размер основного корпуса (слева и справаспереди и сзадивысота)		mm	1700X1700X3000	1800X1800X3000	1900X1900X3600	1950X2150X3700	1950X2150X3700	2250X2350X4100	2100X2400X4200

		Unit	Y28-400	Y28-550	Y28-600	Y28-800	Y28-1000	Y28-1500
Номинальная сила главного цилиндра		KN	2500	3500	3500	5000	6500	10000
Номинальное рабочее давление гидравлической системы		Mpa	20	20	20	20	20	20
Возвратная номинальная сила		KN	100	160	160	200	220	250
Номинальное усилие держателя заготовки		KN	1500	2000	2500	3000	3500	5000
Максимальное рабочее давление жидкости держателя заготовки		Mpa	25	25	25	25	25	25
Номинальная сила возвратного цилиндра		KN	20	20	20	20	25	30
Максимальный ход главного цилиндра		mm	700	700	700	700	800	800
Максимальный ход поршня держателя заготовки		mm	350	350	350	350	400	400
Максимальный ход возвратного цилиндра		mm	220	250	250	250	300	300
Расстояние от подвижной балки до рабочей поверхности	Максимум	mm	1150	1200	1200	1250	1400	1400
Расстояние от подвижной балки до рабочей поверхности	Минимум	mm	450	500	500	550	600	600
Скорость подъема подвижной балки	Нисходящий канал без нагрузки	mm/s	230	210	210	180	190	190
	под давлением	mm/s	12/30	8/23	8/23	6/20	5/18	5/18
	Обратный путь	mm/s	160	160	160	160	155	155
Скорость поршня держателя заготовки	Вверх	mm/s	60	80	65	75	65	65
Скорость поршня держателя заготовки	Вниз	mm/s	С подвижной балкой	С подвижной балкой	С подвижной балкой	С подвижной балкой	С подвижной балкой	С подвижной балкой
Мощность двигателя		Kw	37	45	45	55	55	37x2
Эффективная площадь рабочего стола левый и правый столбцы*передний и задний края		mm	900X1000	1000X1100	1100X1200	1200X1300	1400X1400	1700X1800
Ссылка на размер основного корпуса (слева и справаспереди и сзадивысота)		mm	2500X2100X4300	2500X2200X4600	2800X2300X4700	2615X1200X5345	3100X1300X5700	3700X1800X6000
